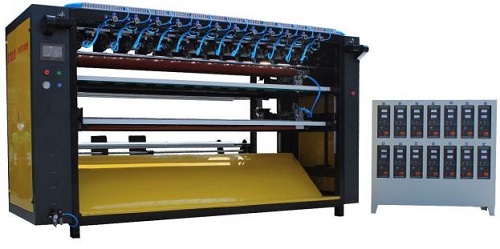

Mesin celah dan silang ultrasonik untuk pemrosesan kain yang efisien

Celah ultrasonik dan Mesin silang Menawarkan solusi terintegrasi untuk pemotongan tekstil presisi tinggi. Dirancang dengan otomatisasi canggih, peralatan ini menggabungkan teknologi ultrasonik dengan kontrol PLC terpusat, merampingkan seluruh proses produksi mulai dari pelepasan hingga celah, silang, dan output akhir. Tata letak yang efisien dan opsi yang dapat disesuaikan membuatnya cocok untuk berbagai jenis kain, terutama yang memiliki elastisitas atau tekstur yang halus.

Spesifikasi

Model: AH-2200
Catu Daya: 380V
Daya Generator: 800W × beberapa unit
Frekuensi Output: 20kHz
Kecepatan kerja: 1–20 meter/menit
Lebar celah: Dapat disesuaikan
Diameter Max Unlinding: 800mm
Cross-Cutting: Single Blade / Multi-Blade (8.5N Stepper Motor)
Motor:

• 3.5kw Servo Motor × 1

• 60n Stepper Motor × 1

• Motor transmisi 2.2kW dengan inverter × 1
  Sistem drive: sepenuhnya otomatis
  Berat mesin: 1800–2500kg
  Aliran Pemrosesan: Bersantai → Celah Mekanik → Lintas-Potong → Output

Fitur utama

1. Operasi Otomatis
   Mengganti metode jarum-dan-thread tradisional, sistem ini sepenuhnya otomatis dengan kontrol PLC terpusat. Semua tindakan diselesaikan secara berurutan, mengurangi tenaga kerja manual dan meningkatkan efisiensi.

2. Tension-Controlled Soal
   Poros yang meluas udara dikendalikan oleh motor khusus, memungkinkan pemberian bahan yang stabil.

3. Koreksi tepi otomatis
   Sistem koreksi otomatis memastikan penyelarasan material yang konsisten, mengurangi laju kesalahan dan meningkatkan presisi pemotongan sambil mempertahankan efisiensi energi.

4. Mekanisme pemotongan yang dapat disesuaikan
   Mesin ini mendukung pemotongan vertikal yang dipandu rel linier dan silang berkecepatan tinggi yang stabil. Tepi kain jadi bersih dan bebas dari keributan, dengan opsi lebar yang dapat disesuaikan.

5. Opsi blade yang dapat disesuaikan
   Berdasarkan kebutuhan pelanggan, silang silang tunggal dapat dikonfigurasi untuk meningkatkan efisiensi untuk produk berukuran lebih besar.

Konfigurasi dua blade vs tiga blade

Sistem dua blade
Pengaturan dua bilah mencakup kabinet listrik, celah utama dan unit silang, dan jejak kaki yang ringkas. Kain diberi makan dari atas, bergerak langsung dari rol atas ke bilah vertikal di atas bagian lintas-potong. Jalur proses yang lebih pendek ini sangat ideal untuk bahan elastis, karena meminimalkan peregangan dan distorsi.

Setiap bilah lintas pemotongan dipasang secara independen, membuatnya lebih mudah untuk menyesuaikan atau menghapus berdasarkan persyaratan ukuran produk. Jarak antara bilah atas dan bawah dapat disesuaikan hingga 800mm. Rol penjepit rotasi balik membantu bahan jatuh bersih tanpa menangkap rol.

Sistem tiga blade
Versi ini tidak menampilkan kabinet listrik eksternal dan membutuhkan area pemasangan yang lebih besar. Fabric diumpankan dari bawah, dan bagian celah beroperasi sebagai unit independen. Setiap set blade ultrasonik sesuai secara vertikal, menyederhanakan penyelarasan dan penyesuaian ukuran.

Setelah menggorok, bilah yang dapat dipindahkan mentransmisikan sinyal untuk memicu pemotongan silang. Pisau silang diselaraskan pada panel bersama, dengan stroke masing-masing pisau dibatasi oleh desain. Sementara bilah yang tidak digunakan dapat dilepas, pengoperasian pelat dasar tetap bersatu. Menggunakan bilah yang lebih sedikit dapat memperkenalkan sedikit ketidakseimbangan, sehingga sistem dua bilah lebih disukai untuk ukuran produk yang lebih besar.

Pertimbangan Struktural

Pisau vertikal dalam versi tiga blade tidak disarankan untuk diposisikan di atas bagian lintas-pemotongan. Melakukan hal itu akan secara signifikan meningkatkan tinggi mesin, mempengaruhi stabilitas, kemudahan perawatan, dan logistik - terutama untuk instalasi di lantai atas atau melalui titik akses sempit.

Kisaran ukuran pemotongan

• Ukuran silang minimum: 20 × 20 cm

• Ukuran celah minimum: 15 × 15 cm

Versi empat bilah mengikuti prinsip kerja yang sama dengan tiga blade, dengan hanya ketinggian keseluruhan yang sedikit meningkat.

Mesin celah dan silang ultrasonik ini memberikan hasil yang tepat, fleksibilitas yang dapat disesuaikan, dan kinerja yang stabil-menjadikannya solusi yang andal untuk lingkungan manufaktur tekstil modern.
