Mesin Pengelasan Ultrasonik: Model, Spesifikasi, dan Aplikasi

Definisi mesin pengelasan

Semua mesin yang beroperasi dalam gerakan naik-turun dapat diklasifikasikan sebagai mesin pengelasan, termasuk tukang las spot dan mesin pengelasan plastik. Banyak produk non-standar yang memanfaatkan mosi ini juga dapat dikategorikan secara luas sebagai pengelasan Mesin celah tekstil ultrasonik , bahkan jika mereka bukan produk standar.

Mesin pengelasan plastik

Model: AH-15KHZ2000-4200W

Spesifikasi:

• Frekuensi: 15kHz

• Kekuatan: 2000-3200W

• Tekanan udara: 0.1-0.8MPA

• Tegangan input: AC 220V-240V

• Stroke pengelasan: 750mm

• Struktur bingkai: Kolom bulat

• Waktu keluaran: 0,01-9.99s

• Mode Operasi: Mode waktu, mode manual

• Metode pengangkat: Roda tangan manual

• Sistem drive: Pneumatik

• Metode Pendinginan: Pendinginan udara

• Casing Generator: Lembaran logam

• Sirkuit Generator: Pelacakan frekuensi otomatis cerdas digital

• Mode Kontrol: 485 Komunikasi

• Berat mesin: 90kg

• Dimensi mesin (l W H): 650 400 1050mm

• Dimensi Generator (l W H): 380 240 130mm

Fitur Utama:

1. Gravity Die-Cast Body dengan pemesinan CNC untuk presisi tinggi.

2. Komponen utama menggunakan bagian yang diimpor untuk output yang kuat dan stabil.

3. Empat sekrup leveling untuk penyesuaian cetakan yang cepat dan efisien.

4. Ruang kerja yang dapat disesuaikan untuk berbagai ukuran produk.

5. Mekanisme mulai tombol ganda untuk peningkatan keselamatan.

6. Dirancang untuk pengelasan, fusing, memukau, pengelasan spot, pemotongan, dan penyematan logam bahan termoplastik, komponen plastik, dan kain non-anyaman.

Aplikasi:

Cocok untuk bahan pengelasan sekitar 5cm, termasuk bahan tebal atau komponen plastik kecil seperti colokan charger dan pangkalan pengisi daya.

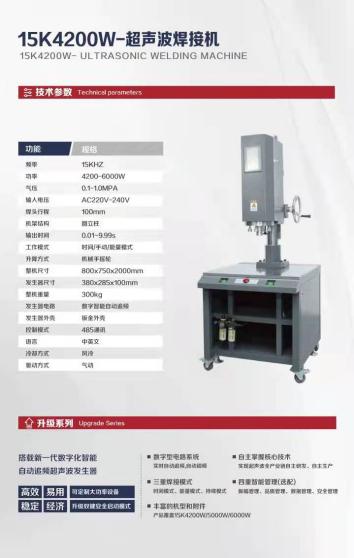

Model: AH-15KHZ4200W

Spesifikasi:

• Frekuensi: 15kHz

• Kekuatan: 4200-6000W

• Tekanan udara: 0.1-1.0mpa

• Tegangan input: AC 220V-240V

• Stroke pengelasan: 100mm

• Struktur bingkai: Kolom bulat

• Waktu keluaran: 0,01-9.99s

• Mode Operasi: Mode waktu, mode manual, mode energi

• Metode pengangkat: Roda tangan manual

• Sistem drive: Pneumatik

• Metode Pendinginan: Pendinginan udara

• Casing Generator: Lembaran logam

• Sirkuit Generator: Pelacakan frekuensi otomatis cerdas digital

• Mode Kontrol: 485 Komunikasi

• Berat mesin: 300kg

• Dimensi mesin (l W H): 800 750 2000mm

• Dimensi Generator (l W H): 380 285 100mm

Fitur Utama:

1. Gravity Die-Cast Body dengan pemesinan CNC untuk presisi tinggi.

2. Komponen utama menggunakan bagian yang diimpor untuk output yang kuat dan stabil.

3. Empat sekrup leveling untuk penyesuaian cetakan yang cepat dan efisien.

4. Ruang kerja yang dapat disesuaikan untuk berbagai ukuran produk.

5. Mekanisme mulai tombol ganda untuk peningkatan keselamatan.

6. Dirancang untuk pengelasan, fusing, memukau, pengelasan spot, pemotongan, dan penyematan logam bahan termoplastik, komponen plastik, dan kain non-anyaman.

Aplikasi:

Digunakan untuk area pengelasan yang lebih besar, seperti permukaan selebar 10cm, yang membutuhkan daya 4200W. Sementara kedua model beroperasi pada 15kHz, daya yang lebih tinggi dari mesin ini memberikan kekuatan dampak ultrasonik yang lebih besar. Ini cocok untuk barang -barang pengelasan seperti nampan buah, sikat gigi listrik, dan gelas air plastik.

Komponen dan penyesuaian mesin utama

• Bingkai pemasangan cetakan yang lebih rendah: Memastikan penentuan posisi yang tepat dan leveling cetakan bawah. Setelah disesuaikan, sekrup diamankan untuk mencegah gerakan.

• Mulai sakelar: Setelah semua persiapan selesai, produk ditempatkan di antara cetakan atas dan bawah. Mekanisme mulai tombol ganda memastikan keamanan dengan mengharuskan kedua tangan untuk mengaktifkan pengelasan atau pemotongan.

• Tombol berhenti darurat: Digunakan dalam keadaan darurat, seperti penempatan produk yang tidak tepat atau situasi yang tidak terduga. Menekan tombol ini akan segera menaikkan cetakan atas.

• Kincir tangan manual: Menyesuaikan jarak antara cetakan atas dan bawah berdasarkan kebutuhan produk yang berbeda.

• Sekrup leveling: Digunakan untuk menyesuaikan bidang kepala pengelasan. Cetakan atas dan bawah pertama-tama harus dihadapkan pada kontak sebelum menyempurnakan sekrup leveling untuk hasil pengelasan yang optimal.

Memilih mesin pengelasan yang tepat untuk aplikasi yang berbeda

• Pengelasan berukuran kecil (mis., ≤4cm)
  Itu AH-50 Ultrasonic Spot Welder (ukuran aktual 54mm) umumnya digunakan untuk tas kain non-anyaman, pengelasan velcro, atau produk pengelasan dalam ukuran 4cm. Meskipun kepala pengelasan 54mm, area pengelasan efektif dibatasi hingga 4cm karena output daya yang diperlukan. Kemampuan pengelasan juga tergantung pada ketebalan material.

• Pengelasan berukuran sedang (4cm-7cm)
  Saat lebar produk antara 4cm dan 7cm, a Mesin pengelasan 100 poin diperlukan. Model ini mendukung permukaan pengelasan bundar dan persegi dalam kisaran ini.

• Pengelasan berukuran besar (≥9cm)
  Jika ukuran pengelasan melebihi 9cm, a Mesin pengelasan 153-poin dibutuhkan. Namun, lebar pengelasan tidak boleh melebihi 1,5 cm, dan panjangnya tidak boleh melebihi 13,5 cm. Keterbatasan ini ada karena kepala pengelasan itu sendiri lebar 2cm, dan cetakan yang lebih luas akan sulit untuk disempurnakan secara seragam.

Alasan panjang pengelasan tidak dapat melebihi 13,5 cm adalah karena penentuan posisi silinder di tengah. Sementara perlengkapan yang dipasang di samping memberikan stabilitas, mereka hanya mencegah misalignment kecil daripada berkontribusi pada distribusi memaksa.
