Sebuah mesin quilting ultrasonik otomatis adalah sistem pemrosesan tekstil industri yang mengikat dan membentuk beberapa lapisan kain — biasanya kain muka, bahan pengisi seperti batting atau gumpalan poliester, dan lapisan belakang — menggunakan getaran ultrasonik frekuensi tinggi daripada jahitan jarum dan benang konvensional. Teknologi ini menggantikan penjahitan mekanis dengan sistem pengiriman energi akustik yang dikontrol secara tepat yang menghasilkan panas gesekan lokal pada antarmuka kain, melelehkan dan menyatukan lapisan serat sintetis pada titik tertentu atau sepanjang pola kontinu untuk menciptakan struktur berlapis. Hasilnya adalah rakitan tekstil bermotif yang diikat secara permanen yang secara visual dan fungsional setara dengan selimut yang dijahit secara tradisional namun diproduksi dengan kecepatan yang jauh lebih tinggi, tanpa konsumsi benang, tanpa waktu henti kerusakan jarum, dan tanpa tantangan kerutan jahitan atau manajemen tegangan benang.
Penunjukan "otomatis" mengacu pada integrasi kontrol pola terkomputerisasi, sistem pengumpanan kain yang digerakkan servo, dan pemantauan proses otomatis yang memungkinkan mesin quilting ultrasonik modern mengeksekusi pola quilting multi-elemen yang kompleks pada lebar kain yang lebar dengan intervensi operator yang minimal. Mesin quilting ultrasonik otomatis kontemporer mampu memproduksi panel berlapis jadi dengan kecepatan 20 hingga 80 meter per menit tergantung pada kompleksitas pola, jenis kain, dan parameter ultrasonik — tingkat produksi yang tidak mungkin dicapai dengan mesin quilting multi-jarum konvensional yang menjalankan kepadatan pola yang sama.
Memahami cara kerja mesin quilting ultrasonik otomatis memerlukan pemahaman yang jelas tentang mekanisme fisik yang digunakan energi ultrasonik untuk mengikat lapisan tekstil sintetis — sebuah proses yang secara fundamental berbeda dari metode pengikatan mekanis atau pengikatan perekat. Mekanisme ikatannya adalah pemanasan gesekan antarmolekul, didorong oleh deformasi siklik yang cepat dari molekul polimer di bawah pengaruh medan akustik frekuensi tinggi.
Ketika klakson ultrasonik yang bergetar – berosilasi pada frekuensi 20 kHz, 35 kHz, atau 40 kHz tergantung pada desain mesin – ditekan pada tumpukan lapisan kain sintetis pada tekanan kontak tertentu, energi akustik merambat melalui material sebagai gelombang tegangan tekan dan geser. Pada antarmuka antara lapisan kain, dan di dalam struktur serat kain itu sendiri, deformasi mekanis siklik yang cepat menyebabkan segmen rantai polimer bergerak melawan satu sama lain dengan kecepatan yang terlalu cepat untuk diakomodasi oleh relaksasi kental bahan. Gesekan internal ini mengubah energi mekanik menjadi energi panas dengan presisi spasial yang luar biasa — pemanasan terjadi tepat pada antarmuka material dan titik kontak serat di mana tekanan akustik terkonsentrasi, bukan diterapkan secara eksternal dan dilakukan ke dalam seperti pada proses pemanasan konvensional.
Kenaikan suhu lokal pada zona ikatan mencapai dan melampaui titik leleh polimer serat sintetis – biasanya 255–265°C untuk poliester – dalam waktu milidetik setelah kontak dengan tanduk. Polimer cair mengalir di bawah tekanan kontak yang diterapkan, bercampur melintasi antarmuka lapisan dan mengisi ruang interstisial antara serat dari lapisan yang berdekatan. Ketika energi ultrasonik dihilangkan dan material menjadi dingin – sebuah proses yang hanya membutuhkan sepersekian detik di bawah tekanan kontak terus-menerus dari tanduk – polimer campuran mengeras menjadi ikatan monolitik, ikatan kovalen kontinu yang secara struktural lebih kuat daripada serat di sekitarnya yang tidak meleleh dalam banyak kasus. Ini adalah mekanisme pengikatan yang menghasilkan karakteristik tampilan pola berlapis ultrasonik yang timbul dan timbul - zona ikatan yang dikompresi dan dicairkan sedikit lebih tipis dan lebih padat dibandingkan kain di sekitarnya, menciptakan relief bertekstur yang mendefinisikan pola quilting.
Mesin quilting ultrasonik otomatis lengkap mengintegrasikan beberapa subsistem berbeda yang harus beroperasi dalam koordinasi yang tepat untuk menghasilkan keluaran berlapis yang konsisten dan berkualitas tinggi. Memahami fungsi setiap komponen sangat penting bagi operator, teknisi pemeliharaan, dan spesialis pengadaan yang mengevaluasi spesifikasi alat berat.
Generator ultrasonik — juga disebut catu daya atau konverter — adalah jantung kelistrikan dari sistem. Dibutuhkan daya AC listrik standar (biasanya 220V atau 380V pada 50/60 Hz) dan mengubahnya menjadi sinyal listrik AC frekuensi tinggi pada frekuensi pengoperasian sistem ultrasonik — paling umum 20 kHz untuk aplikasi tekstil berat atau 35–40 kHz untuk pekerjaan pengikatan yang lebih halus dan beresolusi lebih tinggi. Generator digital modern menggunakan sirkuit kontrol loop fase terkunci (PLL) untuk terus melacak dan menjaga resonansi dengan rakitan klakson penguat transduser saat suhu berubah selama pengoperasian, memastikan pengiriman energi yang stabil terlepas dari variasi beban. Daya output generator untuk aplikasi quilting biasanya berkisar antara 500W hingga 3.000W per bonding head, dengan mesin multi-head membawa beberapa generator yang beroperasi secara paralel tersinkronisasi.
Transduser mengubah sinyal listrik frekuensi tinggi dari generator menjadi getaran mekanis menggunakan efek piezoelektrik. Ini berisi tumpukan cakram keramik piezoelektrik – biasanya timbal zirkonat titanat (PZT) – yang mengembang dan berkontraksi sebagai respons terhadap medan listrik bolak-balik, menghasilkan osilasi mekanis longitudinal pada frekuensi yang sama dengan input listrik. Transduser dibuat secara presisi untuk beresonansi secara mekanis pada frekuensi desainnya, sehingga memaksimalkan efisiensi konversi energi. Amplitudo getaran pada permukaan keluaran transduser biasanya 5–10 mikron, yang diperkuat oleh booster dan klakson ke tingkat yang diperlukan untuk pengikatan tekstil yang efektif.
Booster adalah komponen akustik perantara yang memperkuat atau melemahkan amplitudo getaran dari transduser sebelum mencapai klakson. Rasio booster yang berbeda (1:1, 1:1.5, 1:2) memungkinkan sistem disetel untuk ketebalan material dan kebutuhan gaya rekatan yang berbeda. Klakson — juga disebut sonotrode — adalah komponen yang melakukan kontak langsung dengan kain dan mengirimkan energi ultrasonik ke zona ikatan. Geometri tanduk sangat penting: bentuknya harus dirancang untuk beresonansi pada frekuensi sistem sekaligus memberikan amplitudo getaran yang seragam di seluruh permukaan kerjanya. Untuk aplikasi quilting, tanduk biasanya berbentuk silinder dengan permukaan kerja berpola — pola timbul pada permukaan tanduk menentukan pola quilting yang ditransfer ke kain, dengan fitur terangkat memusatkan energi ultrasonik pada titik ikatan yang diinginkan.
Dalam sistem quilting ultrasonik putar — konfigurasi yang digunakan di sebagian besar mesin quilting otomatis berkecepatan tinggi — kain melewati terus menerus antara klakson getar dan roller logam berpola berputar yang disebut landasan. Landasan membawa pola quilting timbul pada permukaannya dan berputar selaras dengan kecepatan pengumpanan kain. Kesenjangan antara tanduk dan landasan menentukan tekanan kontak yang diterapkan pada kain pada titik ikatan — kontrol kesenjangan yang tepat, biasanya dicapai melalui pemosisian tanduk yang digerakkan oleh servo, sangat penting untuk kualitas ikatan yang konsisten. Celah yang terlalu kecil menghasilkan tekanan yang tidak mencukupi untuk peleburan dan pengikatan sempurna; terlalu banyak celah menyebabkan tanduk memantul atau kain tergelincir, sehingga menghasilkan ikatan yang tidak teratur atau tidak lengkap.

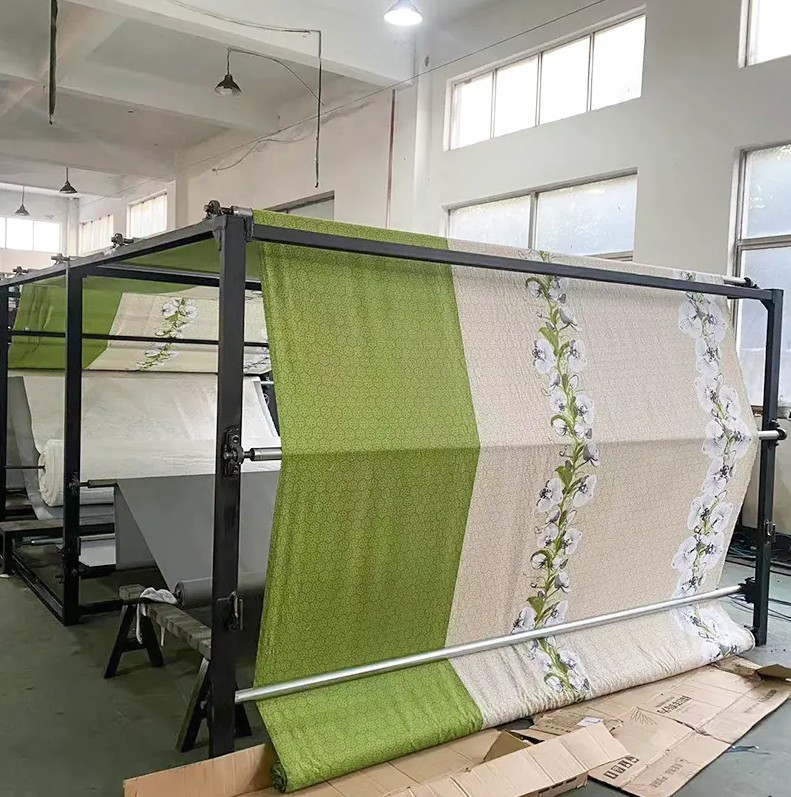

Sistem penanganan kain otomatis mengumpankan kain muka, batting, dan lapisan belakang dari gulungan pasokan terpisah, menyelaraskannya dengan tepat, mempertahankan tegangan terkendali di seluruh lebar kerja penuh, dan menarik komposit terikat melalui mesin pada kecepatan yang diprogram. Nip roll, pemandu tepi, dan penari pengatur tegangan yang digerakkan oleh servo memastikan bahwa semua lapisan memasuki zona ikatan dengan sempurna tanpa variasi kerutan, kemiringan, atau tegangan — yang mana pun akan menghasilkan ketidakselarasan pola atau cacat ikatan pada produk jadi.
Urutan produksi lengkap pada mesin quilting ultrasonik otomatis mengikuti aliran proses yang ditentukan mulai dari pemuatan bahan mentah hingga keluaran panel berlapis jadi:
Kemampuan "otomatis" mesin quilting ultrasonik modern diwujudkan melalui sistem CNC (kontrol numerik komputer) canggih yang mengatur setiap aspek eksekusi pola, kecepatan mesin, dan manajemen parameter proses. Pada mesin yang menggunakan konfigurasi kepala pengikat alas datar atau multi-sumbu — dibandingkan dengan sistem landasan putar murni — kepala pengikat digerakkan oleh motor servo melintasi lebar kain saat kain bergerak maju, mengeksekusi pola terprogram yang rumit di bawah kontrol posisi loop tertutup dengan akurasi posisi ±0,1 mm atau lebih baik.
Pustaka pola yang disimpan dalam pengontrol mesin memungkinkan operator memilih dari ratusan desain quilting yang telah diprogram sebelumnya — mulai dari kisi-kisi berlian sederhana hingga pola bunga, geometris, dan logo khusus yang rumit — dan beralih antarpola dalam hitungan menit dengan memuat program baru, bukan mengubah peralatan secara fisik. Untuk alat berat landasan putar, perubahan pola memerlukan pertukaran rol landasan fisik, namun sistem pemanggilan parameter otomatis alat berat memuat pengaturan kecepatan, tekanan, dan daya yang benar terkait dengan setiap pola landasan secara otomatis, sehingga meminimalkan waktu penyetelan dan kesalahan operator. Integrasi panel HMI (antarmuka manusia-mesin) layar sentuh dengan visualisasi pola intuitif memungkinkan operator yang kurang berpengalaman untuk mengatur dan menjalankan produksi secara efisien, sementara fungsi pencatatan data mencatat parameter proses secara terus-menerus untuk tujuan penelusuran kualitas dan optimalisasi proses.
Keunggulan dan keterbatasan kinerja mesin quilting ultrasonik otomatis menjadi jelas jika dibandingkan secara langsung dengan mesin quilting multi-jarum konvensional dalam berbagai dimensi yang paling penting bagi produsen tekstil industri:
| Parameter | Quilting Ultrasonik | Merajut Jarum |
| Metode Ikatan | Fusi ultrasonik dari serat sintetis | Jahitan mekanis dengan benang |
| Konsumsi Benang | Tidak ada | Tinggi — biaya konsumsi yang besar |
| Kecepatan Produksi | 20–80 m/mnt | tipikal 5–20 m/mnt |
| Waktu Henti Kerusakan Jarum | Tidak ada | Sering dan mahal |
| Bahan yang Kompatibel | Hanya sintetis (poliester, nilon, PP) | Kain alami dan sintetis |
| Fleksibilitas Pola | Tinggi dengan CNC; dibatasi oleh landasan yang berputar | Tinggi dengan pantograf multi-jarum |
| Penyegelan Tepi | Ya - segel obligasi memotong tepinya secara bersamaan | Tidak — diperlukan finishing tepi yang terpisah |
| Ketahanan Air di Titik Obligasi | Luar biasa - tidak ada lubang jarum | Buruk — perforasi jarum memungkinkan terjadinya kebocoran |
Mekanisme ikatan ultrasonik sepenuhnya bergantung pada perilaku termoplastik polimer sintetik — kemampuan bahan serat untuk meleleh, mengalir, dan mengeras kembali di bawah kondisi termal dan tekanan yang terkendali. Persyaratan mendasar ini menentukan kekuatan teknologi quilting ultrasonik dan keterbatasan utamanya: teknologi ini bekerja secara eksklusif dengan bahan sintetis termoplastik dan tidak dapat mengikat serat alami seperti kapas, wol, atau sutra yang tidak meleleh melainkan hangus atau terurai saat dipanaskan.
Bahan yang sepenuhnya kompatibel dengan quilting ultrasonik meliputi:
Untuk produk yang membutuhkan kain muka berserat alami — seperti selimut berlapis kapas atau alas kasur berlapis wol — pendekatan hibrid dapat digunakan di mana lapisan luar atau lapisan belakang sintetik menyediakan media ikatan termoplastik sementara kain muka serat alami ditahan secara mekanis oleh zona ikatan terkompresi tanpa mengharuskan serat muka itu sendiri meleleh. Pendekatan ini memerlukan optimasi proses yang hati-hati untuk mencapai kekuatan ikatan yang dapat diterima tanpa merusak permukaan serat alami, dan ini merupakan area pengembangan aktif bagi produsen yang ingin memperluas quilting ultrasonik ke dalam segmen alas tidur premium yang saat ini didominasi oleh needle quilting.
Mesin quilting ultrasonik otomatis melayani berbagai sektor produk industri yang luas dan terus berkembang, dengan adopsi yang semakin cepat karena produsen menyadari keunggulan produktivitas, kualitas, dan biaya yang dihasilkan teknologi ini dibandingkan jahitan konvensional:
Mempertahankan mesin quilting ultrasonik otomatis dalam kondisi pengoperasian puncak memerlukan perhatian pada mode keausan dan kegagalan spesifik komponen ultrasonik — yang secara mendasar berbeda dari pola keausan mekanis mesin quilting jarum yang lebih dikenal oleh banyak insinyur pemeliharaan tekstil.
Klakson ultrasonik adalah komponen dengan tingkat keausan tertinggi dalam sistem. Kontak berulang dengan kain dan permukaan landasan menyebabkan keausan progresif pada permukaan tanduk, yang mengubah distribusi amplitudo getaran dan pada akhirnya menurunkan kualitas ikatan dan definisi pola. Kondisi permukaan klakson harus diperiksa secara teratur — setiap minggu di lingkungan produksi tinggi — dan klakson harus dikerjakan ulang atau diganti jika keausan permukaan melebihi spesifikasi toleransi pabrikan. Tanduk paduan titanium, meskipun lebih mahal dibandingkan alternatif aluminium, menawarkan masa pakai yang jauh lebih lama dan merupakan bahan pilihan untuk aplikasi quilting produksi berkelanjutan.
Transduser piezoelektrik memerlukan inspeksi berkala untuk mengetahui adanya keretakan keramik — suatu mode kegagalan yang disebabkan oleh guncangan mekanis, torsi berlebih pada stud yang menghubungkan transduser ke booster, atau pengoperasian pada frekuensi resonansi yang bergeser secara signifikan dari desain karena akumulasi keausan atau perubahan suhu. Mengoperasikan generator dalam mode yang dikontrol amplitudo dibandingkan mode yang dikontrol daya akan mengurangi tekanan transduser dengan mempertahankan amplitudo getaran yang konsisten terlepas dari variasi beban, sehingga memperpanjang masa pakai transduser. Kalibrasi generator dan verifikasi frekuensi resonansi harus dilakukan setiap tiga bulan sebagai bagian dari program pemeliharaan preventif terstruktur untuk memastikan seluruh sistem terus beroperasi pada efisiensi konversi energi puncak sepanjang masa pakainya.
