Apa Itu Mesin Las Ultrasonik dan Bagaimana Cara Kerjanya?

Apa Itu Mesin Las Ultrasonik?

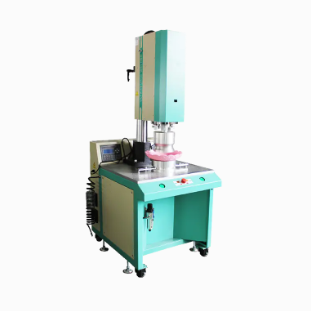

Sebuah mesin las ultrasonik adalah peralatan industri yang menggabungkan dua bahan, paling umum termoplastik atau logam, dengan menggunakan getaran frekuensi tinggi, bukan panas dari sumber eksternal atau perekat. Mesin mengubah energi listrik menjadi getaran mekanis, yang kemudian diterapkan pada permukaan yang akan disambung. Getaran ini menghasilkan panas gesekan lokal pada antarmuka antara kedua bagian, melunakkan atau melelehkan bahan secukupnya untuk membentuk ikatan permanen yang kuat saat bahan mendingin. Karena prosesnya tidak bergantung pada lem, pelarut, atau api terbuka, maka proses ini secara luas dianggap sebagai metode penyambungan yang bersih, cepat, dan dapat diulang, cocok untuk lingkungan manufaktur bervolume tinggi.

Tidak seperti teknik pengelasan tradisional yang memerlukan peleburan seluruh komponen, pengelasan ultrasonik memfokuskan energi secara tepat pada garis sambungan. Pendekatan yang ditargetkan ini mengurangi limbah material, memperpendek waktu siklus, dan meminimalkan tekanan termal pada area sekitarnya, menjadikannya pilihan yang lebih disukai untuk perakitan rumit seperti komponen elektronik, perangkat medis, dan film kemasan.

Bagaimana Cara Kerja Pengelasan Ultrasonik?

Prinsip kerja mesin las ultrasonik berpusat pada konversi energi listrik menjadi getaran mekanis frekuensi tinggi, biasanya antara 15 kHz dan 70 kHz. Getaran ini ditransmisikan melalui serangkaian komponen presisi yang memperkuat dan mengarahkan energi ke titik tepat di mana ikatan perlu terjadi.

Komponen Utama Mesin

Setiap sistem pengelasan ultrasonik bergantung pada serangkaian komponen terkoordinasi yang bekerja sama untuk menghasilkan pengelasan yang konsisten:

Proses Pengelasan Langkah demi Langkah

Setelah mesin disetel, siklus pengelasan sebenarnya terjadi dalam hitungan detik. Memahami setiap tahap membantu menjelaskan mengapa proses ini sangat efisien:

• Kedua bagian yang akan disambung diposisikan di antara tanduk dan landasan, dengan titik kontak yang dirancang yang dikenal sebagai pengarah energi dalam aplikasi pengelasan plastik.
• Klakson turun dan memberikan tekanan terkontrol untuk menyatukan bagian-bagiannya dengan kuat
• Getaran frekuensi tinggi diaktifkan, menciptakan gesekan pada antarmuka sambungan
• Panas lokal terbentuk dengan cepat, melunakkan atau melelehkan material hanya pada titik kontak
• Getaran berhenti ketika tekanan dipertahankan, memungkinkan bahan cair mengeras dan membentuk ikatan molekul permanen
• Klakson ditarik kembali dan bagian yang sudah selesai dilas dikeluarkan dari perlengkapan

Keseluruhan rangkaian ini biasanya membutuhkan waktu kurang dari satu detik untuk komponen kecil dan hanya beberapa detik untuk rakitan yang lebih besar atau lebih kompleks, itulah sebabnya pengelasan ultrasonik sangat cocok untuk jalur produksi otomatis.

Keuntungan Utama Pengelasan Ultrasonik

Produsen memilih mesin las ultrasonik dibandingkan metode penyambungan alternatif karena beberapa alasan praktis. Proses ini menawarkan kombinasi kecepatan, konsistensi, dan kompatibilitas material yang hanya dapat ditandingi oleh beberapa teknik lain.

• Waktu siklus yang sangat singkat, seringkali di bawah satu detik, mendukung manufaktur dengan throughput tinggi
• Tidak diperlukan bahan habis pakai seperti perekat, pelarut, atau bahan pengisi
• Zona yang terkena dampak panas minimal mengurangi risiko melengkung atau merusak komponen di sekitarnya
• Hasil yang sangat dapat diulang setelah parameter disetel dengan benar, sehingga mengurangi variasi bagian-ke-bagian
• Proses ramah lingkungan tanpa asap, gas buang, atau produk sampingan yang berbahaya
• Kompatibel dengan otomatisasi dan integrasi robot untuk produksi berkelanjutan

Aplikasi Umum di Seluruh Industri

Karena pengelasan ultrasonik bekerja dengan berbagai macam termoplastik, kain bukan tenunan, dan logam tertentu, pengelasan ultrasonik telah mendapat tempat di banyak industri. Aplikasi spesifik biasanya menentukan keluaran daya mesin, desain klakson, dan konfigurasi perlengkapan.

Pengelasan Ultrasonik vs Metode Penggabungan Lainnya

Saat memutuskan apakah pengelasan ultrasonik merupakan pilihan yang tepat, ada baiknya jika membandingkannya dengan teknik penyambungan umum lainnya seperti ikatan perekat dan heat staking.

Perbandingan ini menunjukkan mengapa pengelasan ultrasonik sering disukai dalam pengaturan produksi berkecepatan tinggi di mana penundaan proses curing atau bahan tambahan akan memperlambat output atau menambah biaya.

Memilih Mesin Las Ultrasonik yang Tepat

Pemilihan mesin yang sesuai bergantung pada jenis material, geometri bagian, dan volume produksi yang dibutuhkan. Pembeli biasanya mengevaluasi opsi frekuensi, mulai dari 15 kHz untuk komponen yang lebih besar dan lebih keras hingga 40 kHz atau lebih tinggi untuk komponen kecil dan rumit. Peringkat daya, desain klakson, dan ketersediaan kontrol yang dapat diprogram untuk amplitudo, tekanan, dan waktu pengelasan juga memainkan peran penting dalam mencocokkan mesin dengan aplikasi tertentu. Produsen yang memproduksi beragam lini produk sering kali berinvestasi pada mesin dengan perkakas yang dapat diganti sehingga satu unit dapat menangani beberapa desain komponen tanpa konfigurasi ulang yang besar.

Praktik Terbaik untuk Kualitas Las yang Optimal

Untuk mencapai pengelasan yang konsisten dan kuat memerlukan perhatian pada pengaturan mesin dan desain komponen. Praktik berikut membantu meminimalkan cacat dan meningkatkan kekuatan las secara keseluruhan:

• Rancang pengarah energi atau sambungan geser yang sesuai dengan material dan geometri bagian
• Cocokkan pengaturan amplitudo dan tekanan dengan termoplastik spesifik yang sedang dilas
• Pastikan bagian-bagiannya disejajarkan dan dipasang dengan benar untuk menghindari transfer energi yang tidak merata
• Periksa dan rawat permukaan tanduk secara teratur untuk mencegah ketidakkonsistenan terkait keausan
• Jalankan uji las dan pantau data kekuatan las sebelum menjalankan produksi penuh

Dengan menggabungkan desain komponen yang baik dan peralatan yang dikalibrasi dengan benar, produsen dapat mengandalkan mesin las ultrasonik untuk menghasilkan sambungan yang cepat, bersih, dan tahan lama di berbagai produk dan industri.
