Pengelasan Ultrasonik: Proses, Bahan, Perkakas, dan Tip Pengaturan Praktis

Pengelasan ultrasonik adalah proses penyambungan yang menggunakan getaran akustik frekuensi tinggi untuk menghasilkan panas pada antarmuka antara dua bagian. Getaran diterapkan secara lokal, di bawah tekanan, dan material menyatu tanpa pencairan massal seperti yang terjadi pada pengelasan konvensional. Ini adalah metode praktis untuk termoplastik, bahan bukan tenunan, film, dan logam tertentu, dan sudah menjadi pemandangan umum di lini produksi yang mengutamakan ikatan yang bersih, cepat, dan berulang. Di Changzhou Aoheng Machinery, pengelasan ultrasonik bukanlah topik abstrak; ini adalah prinsip di balik mesin yang kami buat untuk produsen tekstil, bukan tenunan, produk sekali pakai, dan komponen plastik. Bagian yang berguna adalah memahami kebutuhan proses mulai dari material, perkakas, dan pengaturannya, sehingga pengelasan yang baik dapat diulang dan tidak terjadi secara tidak sengaja.

Cara Kerja Proses Pengelasan Ultrasonik

Sistem pengelasan ultrasonik memiliki rangkaian sederhana: catu daya, transduser, booster, sonotrode atau klakson, dan landasan atau perlengkapan. Transduser mengubah energi listrik menjadi getaran mekanis, booster menyesuaikan amplitudo, dan klakson mengirimkan getaran tersebut ke benda kerja. Landasan memegang bagian dan membentuk titik kontak. Siklus tipikal berjalan melalui enam langkah:

1. Bagian-bagiannya ditempatkan di perlengkapan atau di landasan.
2. Tanduknya turun dan menyentuh bagian atas.
3. Gaya penjepit diterapkan untuk menyatukan bagian-bagiannya.
4. Getaran berlangsung selama waktu pengelasan tertentu, menghasilkan gesekan dan panas pada sambungan.
5. Getaran berhenti, dan bagian-bagiannya ditahan di bawah tekanan selama waktu tahan.
6. Klakson ditarik kembali, dan rakitan yang terikat dilepas.

Frekuensi, amplitudo, gaya, waktu las, dan waktu tahan merupakan parameter utama. Sistem 20 kHz umum digunakan untuk komponen plastik kuat, sedangkan 30 hingga 40 kHz sering dipilih untuk pekerjaan yang lebih halus. Amplitudo yang lebih tinggi tidak secara otomatis menjadi lebih baik; terlalu banyak dapat merusak permukaan, merusak serat, atau memecahkan bagian yang rapuh. Waktu tahan sama pentingnya dengan waktu pengelasan karena sambungan harus mendingin di bawah tekanan sebelum klakson ditarik kembali. Untuk penyambungan titik dan rakitan plastik kecil, unit khusus yang dipasang di bangku dapat membuat pengaturan dan pengulangan menjadi lebih mudah, dan mesin las titik ultrasonik AH50Q adalah contoh praktis dari pendekatan tersebut.

Mesin Las Ultrasonik Spot AH-50Q untuk Perakitan Tekstil Tukang las titik yang dipasang di bangku untuk tas bukan tenunan, penutup telinga masker, dan rakitan plastik, dengan kontrol pedal kaki dan cetakan pola untuk sambungan berulang. Lihat Produk →

Bahan Mana yang Merespon Baik terhadap Pengelasan Ultrasonik

Perilaku material menentukan apakah pengelasan ultrasonik cocok. Termoplastik amorf umumnya mentransmisikan getaran dengan baik; resin semi-kristal dapat mengelas tetapi biasanya memerlukan jendela proses yang lebih rapat. Bahan bukan tenunan dan film terikat melalui serat lokal atau fusi permukaan, sedangkan logam tipis bergabung melalui deformasi padat, bukan melalui peleburan. Tabel di bawah ini memberikan titik awal praktis, namun hasil pastinya bergantung pada kualitas, ketebalan, bahan tambahan, dan perkakas.

Jika Anda tidak yakin apakah resin atau laminasi akan dilas dengan bersih, mulailah dengan sampel kecil dan periksa sambungan yang terkena beban. Kami menyimpan set yang lebih lama catatan kompatibilitas bahan di perpustakaan teknis kami untuk tim yang membutuhkan titik awal yang lebih dalam.

Perkakas, Desain Sambungan, dan Detail yang Menentukan Kualitas

Perkakas adalah tempat banyak proyek pengelasan ultrasonik berhasil atau gagal. Tanduk yang dirancang untuk satu sambungan mungkin tidak cocok untuk sambungan lainnya, dan perlengkapan yang lentur akan mencuri energi dari lasan. Desain gabungan juga penting. Pengarah energi memusatkan getaran pada garis kontak awal, sambungan geser memberikan kesesuaian interferensi untuk rakitan yang disegel lebih kuat, dan tata letak lidah-dan-alur membantu menyelaraskan bagian-bagian. Untuk tekstil dan bukan tenunan, permukaan tanduk dan pola landasan mengontrol penampilan, kelembutan, dan kualitas tepian yang menyatu. Klakson yang aus atau landasan yang tidak didukung dengan baik dapat menghasilkan ikatan yang tidak konsisten meskipun pengaturan mesin terlihat benar.

Untuk pekerjaan tekstil dan bukan tenunan, profil tanduk dan pola landasan sering kali menentukan apakah ikatannya terasa lembut, datar, atau dekoratif. Klakson las kami yang dioptimalkan untuk tekstil dibuat dengan mempertimbangkan keseimbangan tersebut, dan ini adalah salah satu alasan mengapa lini produksi tetap konsisten.

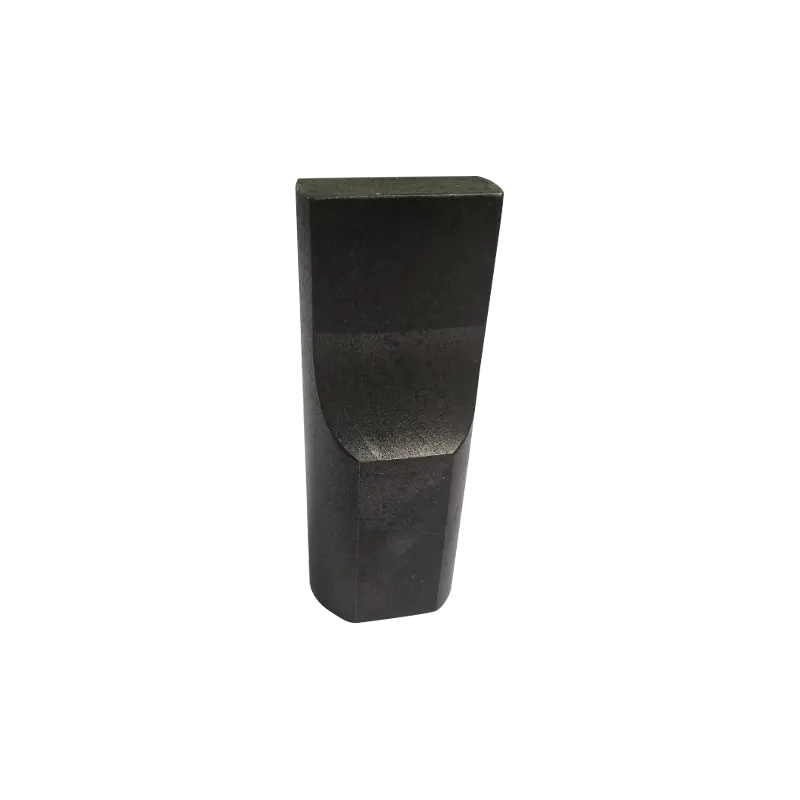

Tanduk Las Ultrasonik yang Dioptimalkan untuk Tekstil AH Aksesori tanduk ultrasonik untuk pengelasan atau pemotongan tekstil, ditawarkan dalam berbagai amplitudo dan frekuensi untuk mendukung transfer energi yang konsisten dalam pemrosesan bukan tenunan dan kain. Lihat Produk →

Parameter Praktis dan Pemeriksaan Pengaturan

Sebelum mengganti mesin, periksa dasar-dasarnya. Kebanyakan masalah pengelasan bukanlah sesuatu yang misterius; perlengkapan tersebut longgar, permukaannya kotor, atau parameternya melayang.

• Keringkan bahan jika resin bersifat higroskopis, dan jaga permukaan bebas dari minyak, debu, dan zat pelepas.
• Periksa kekakuan perlengkapan dan dukungan bagian; gerakan di bawah tekanan melemahkan lasan.
• Periksa permukaan tanduk dari keausan, lubang, atau kontak yang tidak rata.
• Pastikan bahwa tekanan penjepit konsisten dari siklus ke siklus.
• Sesuaikan amplitudo dan waktu pengelasan dalam langkah-langkah kecil, lalu verifikasi waktu tahan.
• Jalankan uji tarik atau kupas pada bahan produksi sebenarnya, bukan hanya sampel dari gudang.

Dimana Pengelasan Ultrasonik Cocok dalam Produksi

Pengelasan ultrasonik muncul di mana pun panas, perekat, atau jahitan tidak nyaman. Dalam tekstil dan bukan tenunan, digunakan untuk efek renda, hemming, quilting, slitting dan penyegelan, dan ikatan komposit. Pada produk sekali pakai, ia menyambung penutup sepatu, topi, sarung bantal, sarung tangan, dan pembalut tanpa benang jahit. Tim pengemasan menggunakannya untuk segel dan sambungan anti rusak, sementara produsen otomotif dan elektronik menggunakannya untuk rakitan plastik kecil dan terminasi kawat. Produksi medis bergantung padanya ketika ikatan yang bersih dan berulang menjadi penting.

Dalam rangkaian produk kami, prinsip yang sama muncul pada mesin renda ultrasonik, mesin quilting, mesin slitting dan crosscutting, mesin produk sekali pakai, dan unit las khusus. Kami jangkauan mesin las ultrasonik mencakup format pengelasan genggam, titik, saku rok, dan plastik, sehingga titik awal yang tepat bergantung pada sambungan, bukan pada satu jenis mesin. Untuk perbaikan lapangan, pengambilan sampel, atau jangka pendek, tukang las ultrasonik genggam seperti AH30 memberi Anda jembatan yang berguna antara bangku dan jalur produksi.

AH-30 Mesin Las Titik Ultrasonik Genggam untuk Lapangan dan Jangka Pendek Tukang las ultrasonik portabel 28/35 kHz untuk menyambung titik plastik tipis, bukan tenunan, dan kabel, cocok untuk perbaikan, pengambilan sampel, dan proses produksi singkat. Lihat Produk →

Keselamatan, Pemeliharaan, dan Kesalahan Umum

Pengelasan ultrasonik umumnya bersih, namun tidak bebas risiko. Getaran frekuensi tinggi dapat memengaruhi pendengaran seiring berjalannya waktu, jadi penutup dan pelindung pendengaran patut ditanggapi dengan serius. Jauhkan tangan dari klakson dan landasan selama bersepeda, gunakan prosedur penguncian selama penggantian perkakas, dan berikan ventilasi atau ekstraksi asap saat bekerja dengan plastik yang melepaskan zat mudah menguap. Di sisi pemeliharaan, periksa keausan klakson, pendinginan transduser, kondisi kabel, dan penyelarasan perlengkapan secara rutin. Kesalahan yang sering terjadi adalah mengejar tenaga yang lebih besar padahal masalah sebenarnya adalah klakson yang aus, perlengkapan yang melentur, atau dimensi komponen yang tidak konsisten. Yang lain berasumsi bahwa lasan yang terlihat bagus akan bertahan di bawah beban; pemeriksaan tarik atau kupas sederhana dapat mengatasi lebih banyak masalah daripada inspeksi visual.

Memilih Peralatan Las Ultrasonik yang Tepat

Pemilihan peralatan dimulai dari bahan dan sambungannya, bukan halaman katalog. Tanyakan terbuat dari apa bagian-bagian tersebut, seberapa tebalnya, berapa banyak area pengelasan yang terlibat, dan berapa waktu siklus yang dibutuhkan garis tersebut. Kemudian pertimbangkan tingkat otomatisasi: unit genggam mungkin cukup untuk perbaikan dan pekerjaan bervolume rendah, sedangkan mesin berbasis perlengkapan dengan gaya, waktu, dan penahan yang terkendali lebih baik untuk konsistensi produksi. Dukungan perkakas juga penting, karena klakson dan perlengkapannya tidak bersifat universal. Di Changzhou Aoheng Machinery, kami membuat peralatan ultrasonik untuk aplikasi tekstil, bukan tenunan, produk sekali pakai, dan plastik, dan kami telah memasok pelanggan di lebih dari tiga puluh negara. Pengalaman tersebut berguna ketika alat berat standar memerlukan klakson khusus, landasan berbeda, atau perlengkapan yang disesuaikan dengan bentuk komponen yang tidak lazim.

Jika Anda menimbang proses ultrasonik baru, langkah berikutnya yang paling dapat diandalkan adalah uji coba sampel dengan material aktual dan geometri sambungan. Berikan kami komponen, mode kegagalan, dan target produksi, dan kami dapat membantu Anda mempersempit format mesin, perkakas, dan jendela proses. Pengelasan ultrasonik menghargai persiapan, dan pengaturan yang tenang dan didukung dengan baik biasanya mengalahkan banyak fitur mesin.
